Box di blindaggio scavo serie 300

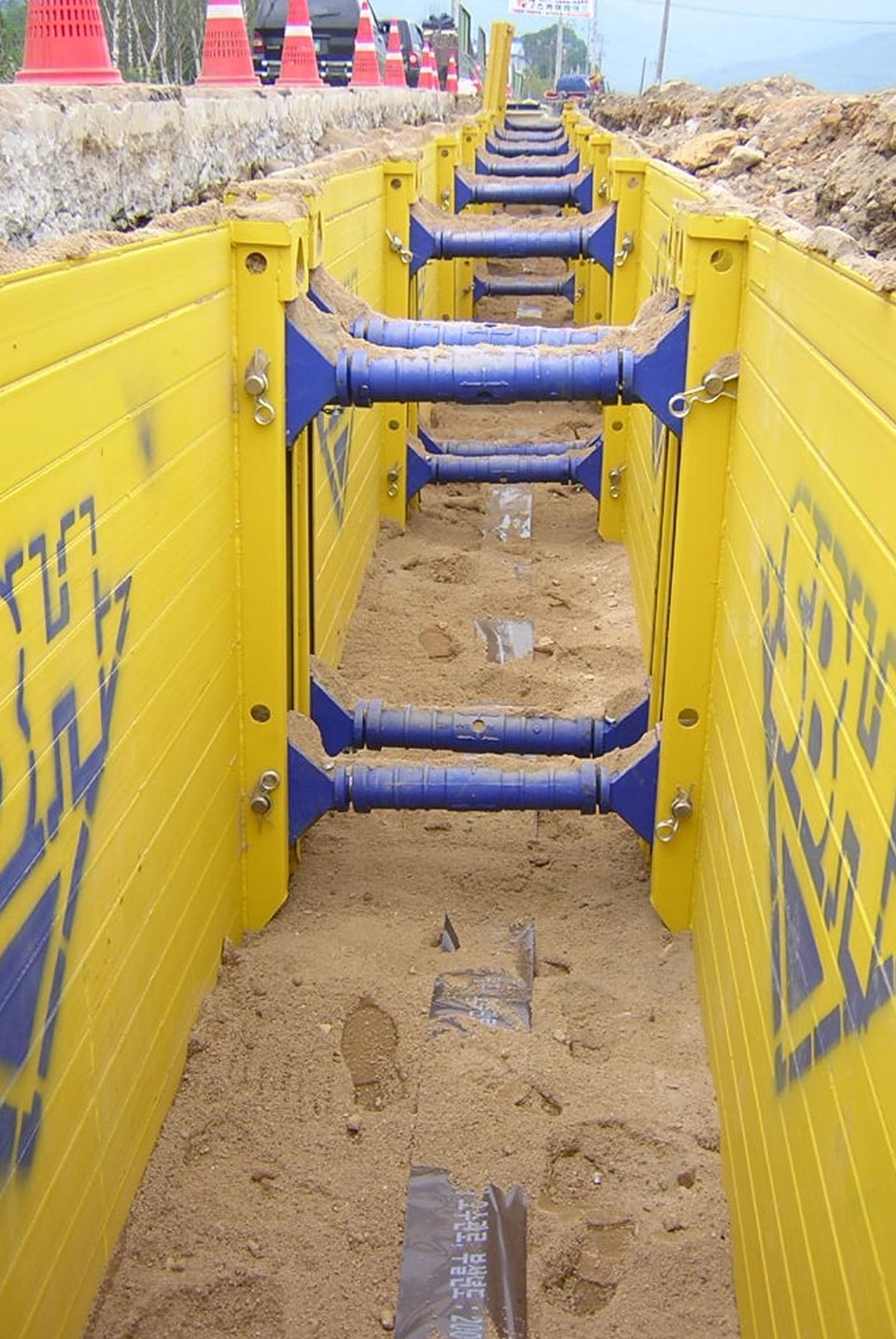

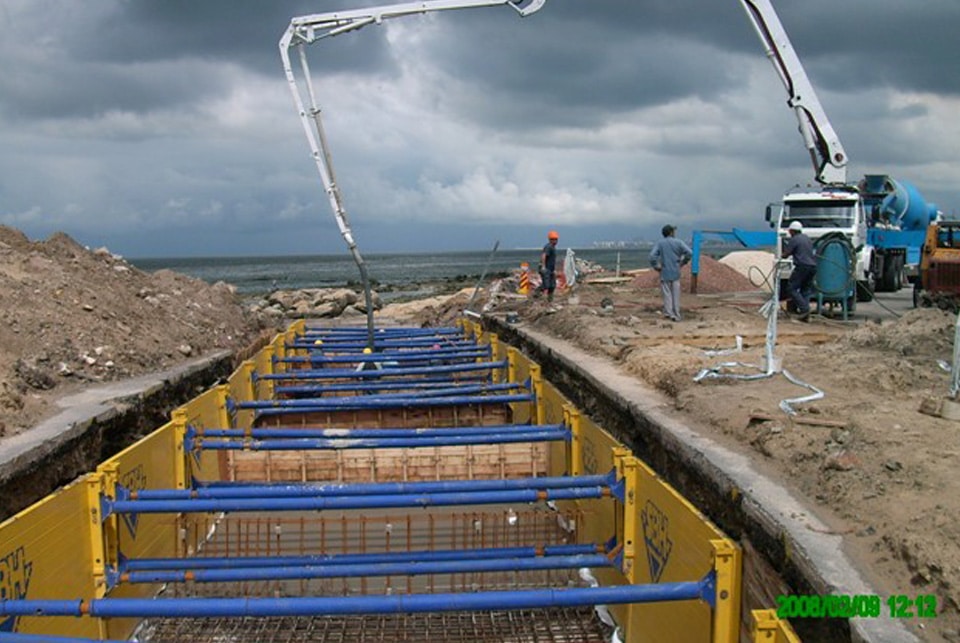

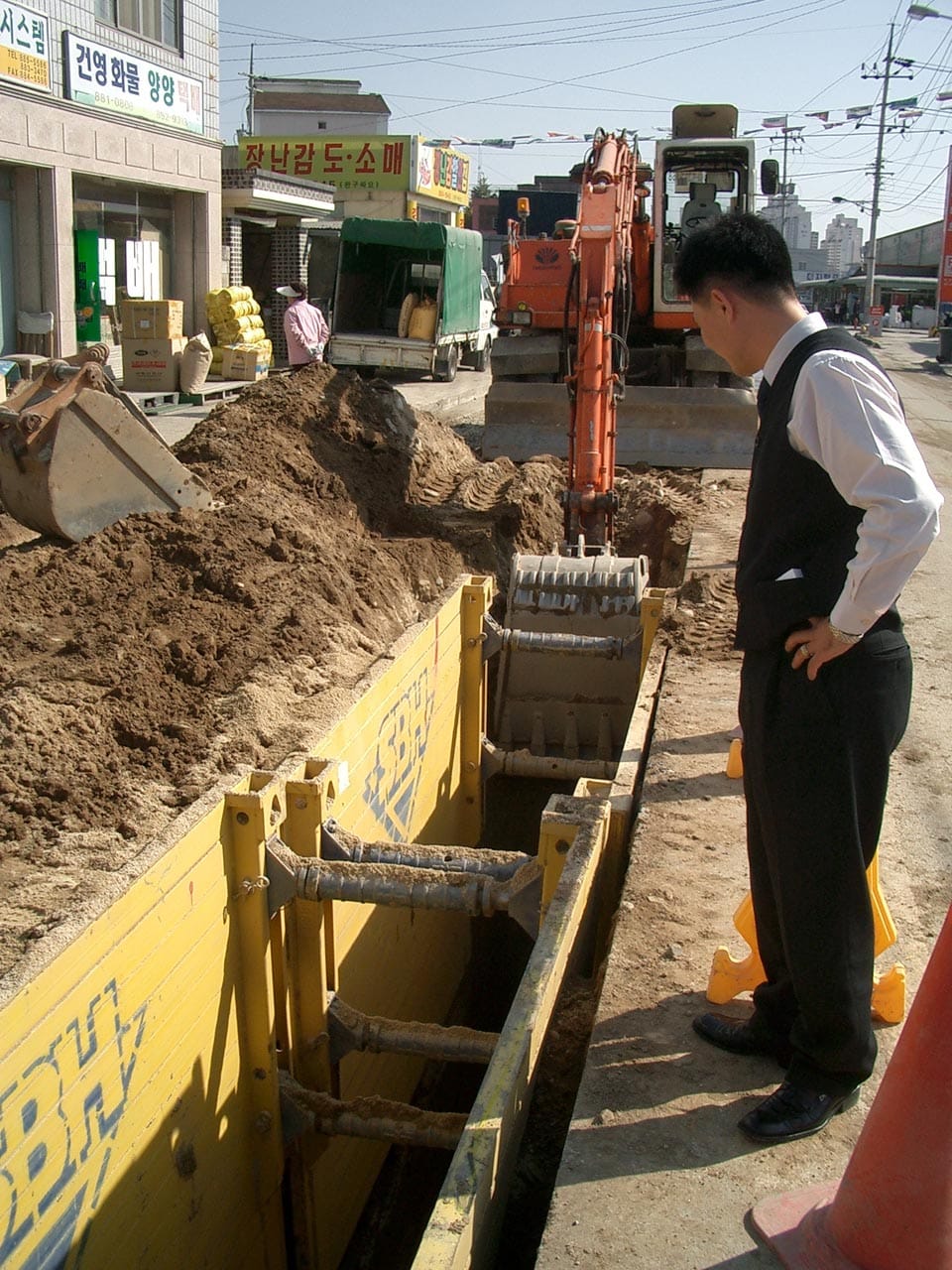

Il box di blindaggio scavo serie 300 sfrutta la maneggevolezza di pannelli più leggeri con gli sbadacchi articolati. In questo modo, questo sistema di blindaggio è ideale per la piccola e media canalizzazione con l’impiego di macchine edili leggere. Questo blindaggio è applicabile anche in caso di terreni inconsistenti. Con gli sbadacchi articolati, è possibile effettuare il montaggio tramite il sistema di autoaffondamento.

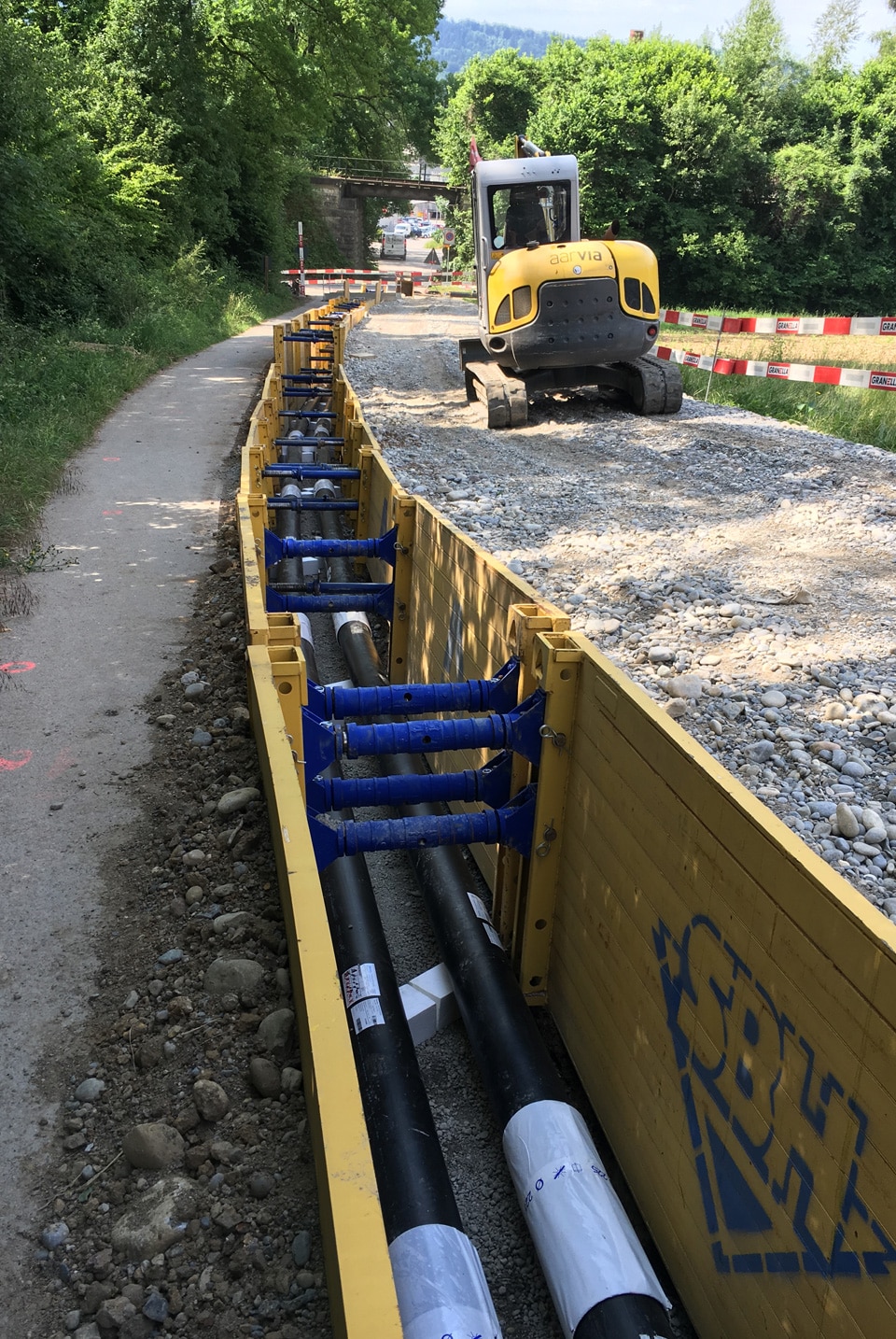

Il box leggero si utilizza prevalentemente per condotti di alimentazione, allacciamento domestici e nella posa di cavi. La robusta costruzione delle parti laterali permette luci libere su fondo scavo più alte rispetto al blindaggio leggero, e lo sbadacchio utilizzato permette maggiori larghezze di scavo.
Video illustrativo
Dati tecnici
Serie 300 – Pannelli tpl= 60 mm
| Lunghezza pannelli L [m] | Altezza pannelli H [m] | Luce libera per posa tubi LC [m] | Luce libera su fondo scavo hC [m] | Pressione amm. [kN/m2] | Peso box [kg/box] |
|---|---|---|---|---|---|
| 2,00 | 2,00 2,40 2,60 1,40 | 1,60 | 1,12 1,27 1,27 | 50,4 38,5 38,2 50,4 | 920 1030 1105 640 |
| 2,50 | 2,00 2,40 2,60 1,40 | 2,10 | 1,12 1,27 1,27 | 32,7 30,8 30,6 32,7 | 1025 1150 1240 720 |
| 3,00 | 2,00 2,40 2,60 1,40 | 2,60 | 1,12 1,27 1,27 | 31,8 26,0 25,8 31,8 | 1385 1575 1700 960 |
| 3,50 | 2,00 2,40 2,60 1,40 | 3,10 | 1,12 1,27 1,27 | 22,7 22,3 22,1 22,7 | 1535 1750 1890 1070 |
