Chi lavora negli scavi lo sa: spostare box e piastre di blindaggio è uno dei momenti più rischiosi e più lenti dell’intera giornata. Ci vuole personale a terra per agganciare le catene, guidare il carico, stare sotto pesi che non si dovrebbero stare sotto. Con tutti i rischi che ne derivano.
SBH ha affrontato il problema alla radice, con due attrezzature che cambiano il modo di lavorare: lo Shoring Box Grab e il Plate Grab. Sono strumenti pensati per meccanizzare la movimentazione degli elementi di blindaggio, ridurre il personale necessario a terra e, soprattutto, togliere le persone dalla zona di pericolo sotto i carichi sospesi.
Come funzionano
Entrambi i grab sono attacchi rapidi per escavatore, compatibili con i sistemi Oilquick e LikuFIX, e si controllano interamente dalla cabina dell’operatore tramite il circuito idraulico del mezzo. Nessun operaio a terra ad agganciare. Nessuna catena. Nessuno sotto il carico sospeso.
Il principio di funzionamento è lo stesso per entrambi: il grab viene posizionato centrato sull’elemento di blindaggio, gli elementi scorrevoli si estendono idraulicamente fino a che i pin di aggancio entrano completamente nei punti di presa fino a battuta. Solo a quel punto il carico può essere sollevato. Prima di alzare, l’operatore deve sempre verificare visivamente che l’aggancio sia corretto: se la visuale dalla cabina non è sufficiente, la verifica va fatta dall’esterno da un assistente.

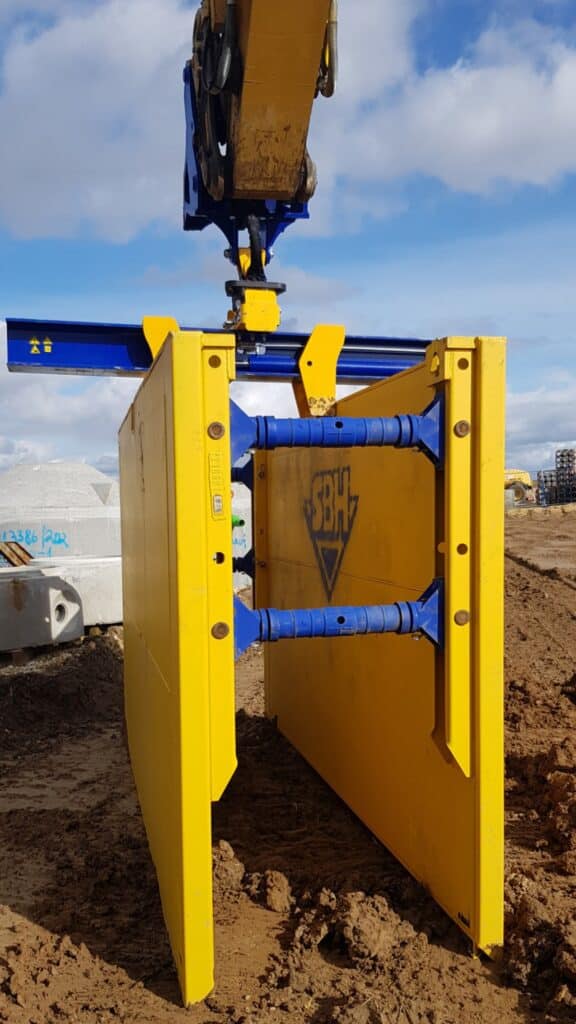

Shoring Box Grab per le box di blindaggio
Lo Shoring Box Grab è progettato per sollevare, trasportare, posizionare e recuperare le box di blindaggio. Le box devono essere dotate di carrier centrali appositi: senza di essi l’utilizzo del grab non è possibile.
SBH è disponibile a consigliare anche su come retrofittare box esistenti con i carrier necessari.
Il sistema è disponibile in quattro versioni in base alla lunghezza della traversa:
| Tipo | Lunghezza traversa | Area di lavoro (da) | Area di lavoro (a) | Peso proprio | Portata |
|---|---|---|---|---|---|
| VG24 | 1600 mm | 640 mm | 1500 mm | 300 kg | 6.400 kg |
| VG24 | 2200 mm | 640 mm | 2100 mm | 400 kg | 6.400 kg |
| VG24 | 2600 mm | 640 mm | 2500 mm | 500 kg | 6.400 kg |
| VG24S | 3000 mm | 640 mm | 2900 mm | 700 kg | 6.400 kg |
Una nota importante sulla procedura di smontaggio: per liberare una box infissa nel terreno non si usano i carrier centrali, ma i punti di aggancio laterali, lavorando in sollevamento alternato. Il carico massimo di trazione sui punti di aggancio è di 6,4 tonnellate: non va mai superato, e il grab non va mai usato per sbloccare box incastrate.

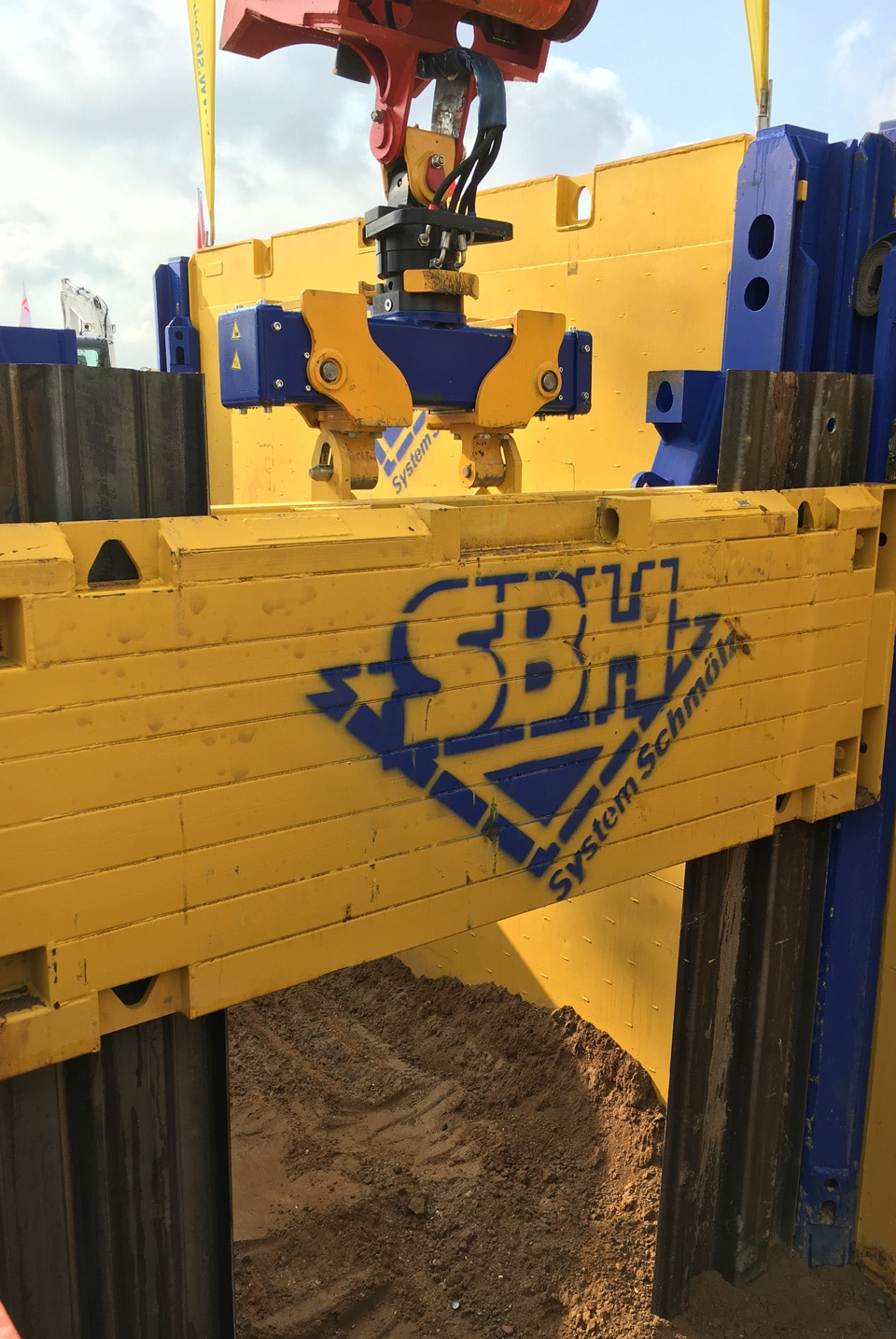

Il Plate Grab per piastre e telai a guide scorrevoli
Il Plate Grab è la versione compatta, ottimizzata per la movimentazione delle piastre e dei telai a guide scorrevoli del blindaggio a rilascio. Il corpo misura 1006 mm con un peso proprio di 150 kg e una capacità di carico di 6.400 kg.
È una soluzione pensata per lavorare anche in condizioni di spazio ristretto come cantieri urbani, aree edificate, situazioni in cui manovrare con catene e personale a terra diventa complicato o pericoloso.
Manutenzione: quello che bisogna fare regolarmente
Entrambe le attrezzature richiedono una manutenzione semplice ma costante. Il ciclo di lubrificazione va eseguito una volta a settimana con la pistola a grasso sui punti previsti, poi vanno ispezionati visivamente giunti e saldature, ed eventualmente strette viti e tubi.
È presente un manuale completo con tutte le procedure di manutenzione, inclusa la documentazione per l’ispezione annuale secondo la normativa tedesca BetrSichV, da effettuare con il fabbricante o un tecnico da questi autorizzato.
Perché vale la pena
Meno personale esposto ai rischi, tempi di montaggio e smontaggio ridotti, escavatore più produttivo perché non deve attendere le operazioni manuali di aggancio.
Due strumenti nuovi, un principio solo: chi guida l’escavatore fa tutto.
