La manutenzione e l’estensione delle reti di fognatura in contesti urbani e periurbani è un lavoro che mette alla prova ogni scelta operativa: cantieri che si spostano continuamente, allacciamenti da realizzare in condizioni di terreno variabile, tempi stretti e traffico a bordo scavo. In questo tipo di interventi, la scelta del sistema di blindaggio non è secondaria: incide sulla sicurezza, sulla velocità di esecuzione e sui costi complessivi dell’appalto.

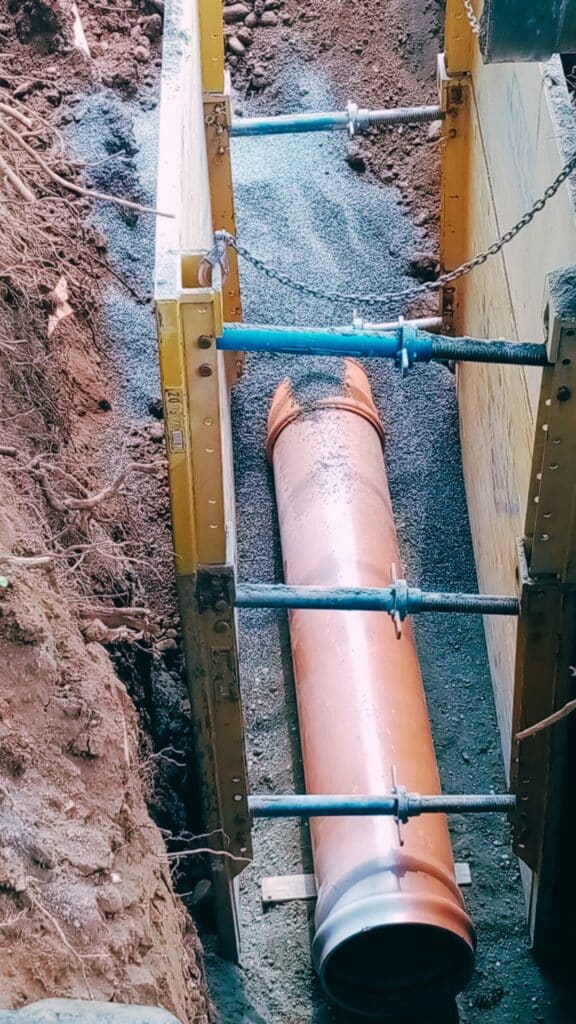

In questo articolo raccontiamo l’impiego del box di blindaggio Serie 100 SBH, nella configurazione base più sopralzo, nell’ambito dei lavori di manutenzione e costruzione delle reti di fognatura e realizzazione allacciamenti a Bergamo e Hinterland, affidati a Mdr Srl per conto del gestore del servizio idrico integrato della provincia di Bergamo Uniacque SPA.
Il cantiere: reti fognarie e allacciamenti nel bergamasco

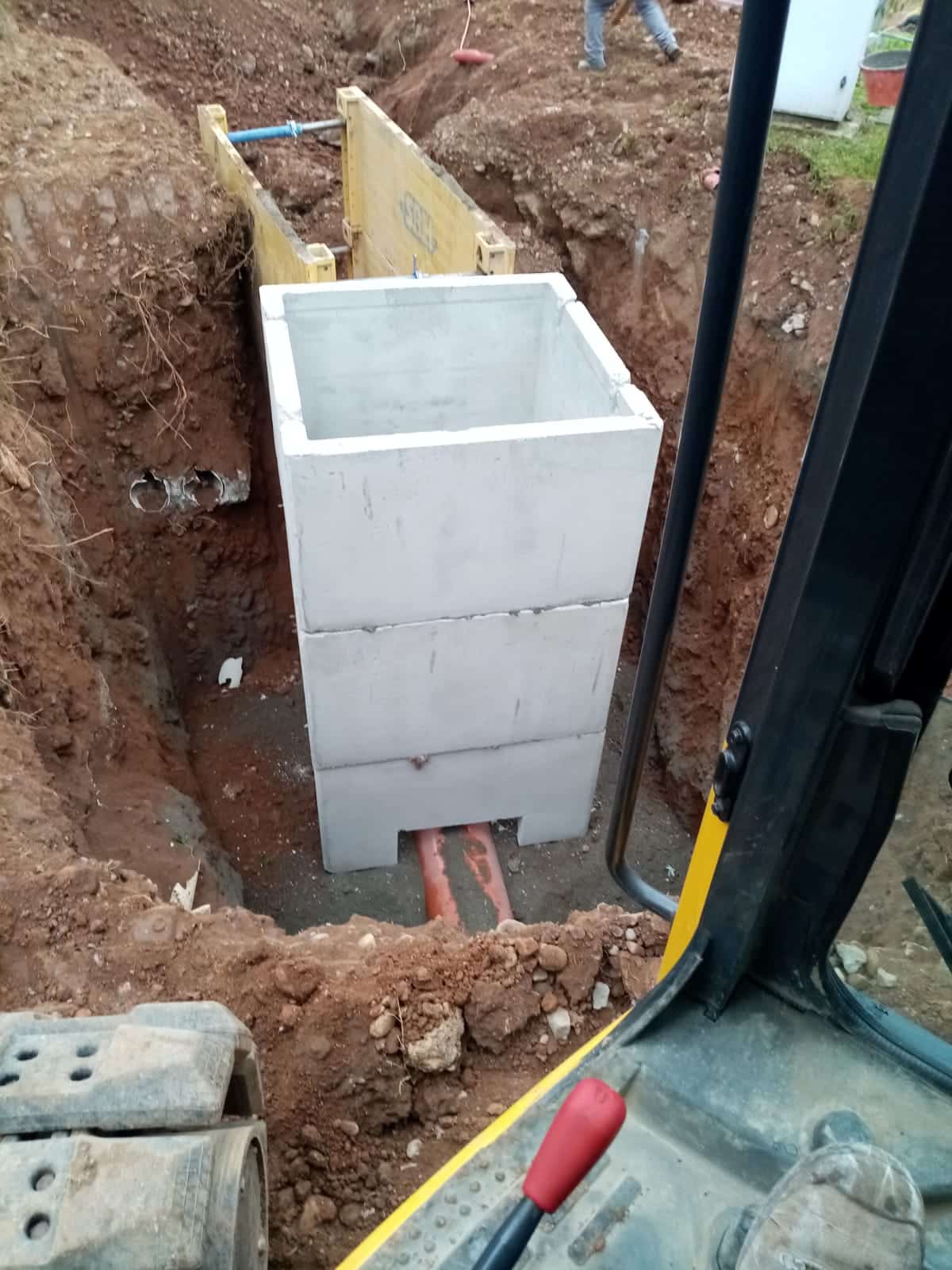

Uniacque S.p.A. gestisce il ciclo integrato dell’acqua per quasi tutta la provincia di Bergamo, occupandosi sia della distribuzione idrica che della raccolta e depurazione delle acque reflue. I lavori in cui sono impiegati i nostri pannelli SBH riguardano la manutenzione e la costruzione di tratti di rete fognaria, insieme alla realizzazione di allacciamenti domestici su un territorio che include il comune di Bergamo e i comuni dell’hinterland.
Si tratta di un appalto articolato, composto da interventi di natura diversa — alcuni di manutenzione straordinaria su collettori esistenti, altri di nuova posa — che si svolge in un contesto tipicamente urbano e semi-urbano: strade con sottoservizi esistenti, traffico, e terreni che possono variare anche a poca distanza l’uno dall’altro. In questo scenario, la versatilità del sistema di blindaggio è un fattore determinante. La Serie 100 SBH nella configurazione base più sopralzo risponde bene a queste esigenze, combinando semplicità di montaggio, adattabilità alle diverse profondità di scavo e piena compatibilità con macchine edili leggere.
Serie 100 SBH: il box di blindaggio leggero per canalizzazioni e allacciamenti
Il box di blindaggio Serie 100 è il sistema SBH pensato per lavori piccoli e medi di canalizzazione: posa di condotte di alimentazione, realizzazione di allacciamenti domestici, posa di cavi. È costruito per lavorare con macchine edili leggere, con un montaggio rapido che riduce i tempi morti tra uno spostamento e l’altro del cantiere.
Il principio costruttivo è quello classico del box premontato a bordo scavo: due pannelloni in acciaio con tagliente, collegati da quattro sbadacchi a vite regolabili che si fissano nell’apposito profilo del pannello. Il montaggio avviene a terra prima della posa: i pannelli si assemblano orizzontalmente, si inseriscono gli sbadacchi, si bloccano con spinotti e coppiglie, e poi si ribalta il tutto. L’elemento premontato viene poi calato nello scavo con il mezzo.
I pannelli sono disponibili in quattro lunghezze — 2,00 / 2,50 / 3,00 / 3,50 m — e in diverse altezze, con spessore di 60 mm. La luce libera su fondo scavo è di circa 1 m, mentre la luce di passaggio per i tubi varia da 1,60 m (con pannelli da 2,00 m) fino a 3,10 m (con pannelli da 3,50 m). Gli sbadacchi a vite coprono larghezze di scavo da 0,6 m fino a oltre 3 m, con sei tipologie (A, B, C, D, E, F) che permettono di adattarsi a quasi qualunque geometria di trincea.
Per profondità di scavo maggiori — come nel caso di questo cantiere — la Serie 100 si utilizza nella configurazione base più sopralzo: al pannello principale (nelle altezze standard di 1,60 / 2,00 / 2,60 m) si aggiunge un pannello di sopralzo da 0,60 m o 1,00 m, aumentando la copertura totale dello scavo senza dover cambiare sistema. Questa configurazione è specificamente prevista dal costruttore e documentata nella certificazione di conformità.
Dal punto di vista normativo, il sistema è certificato dall’associazione tedesca dei sindacati di categoria preposti alla sicurezza nei lavori di scavo (certificati CE n° BAU 25088 e 25089, validi fino al 2030), ed è conforme alla norma UNI EN 13331/1-2 del 2004. SBH è autorizzata a utilizzare il marchio GS (Geprüfte Sicherheit – Sicurezza Collaudata) su tutti i prodotti della Serie 100.
Una soluzione adatta a cantieri articolati e in continuo spostamento
Lavori come quelli per Uniacque, fatti di tanti interventi puntuali distribuiti su un territorio vasto, con scavi che si aprono e si chiudono in tempi rapidi, richiedono un sistema di blindaggio che si monti e si smonti velocemente, si trasporti con facilità e si adatti a geometrie di scavo variabili. La Serie 100 SBH nasce proprio per rispondere a queste condizioni operative: leggera, modulabile con il sopralzo, compatibile con le macchine da cantiere più diffuse e con una curva di apprendimento molto bassa per gli operatori.
Puoi richiedere maggiori informazioni o un preventivo contattando il nostro servizio tecnico.
